แผนที่ดาววงกลม

          แผนที่ดาววงกลมเป็นอุปกรณ์อย่างง่าย ที่ช่วยในการวางแผนและสังเกตการณ์ท้องฟ้า แผนที่ดาวชนิดนี้ประกอบด้วย แผ่นกระดาษสองใบคือ แผนที่ดาว (แผ่นล่าง) และแผ่นขอบฟ้า (แผ่นบน) ซ้อนกันอยู่ และยึดติดกันด้วยตาไก่ ที่ตรงจุดศูนย์กลาง



ภาพที่ 1 แผ่นแผนที่ดาว (แผ่นล่าง)

          แผ่นแผนที่ (ภาพที่ 1) มีจุดศูนย์กลางเป็นขั้วฟ้าเหนือ ดาวเหนือจะอยู่ตรงตาไก่พอดีตรงปลายกลุ่มดาวหมีเล็ก ที่กึ่งกลางของรัศมีแสดงด้วยเส้นวงกลมเป็น "เส้นศูนย์สูตรฟ้า" กลุ่มดาวที่อยู่ภายในคือ "ซีกฟ้าเหนือ" กลุ่มดาวที่อยู่ภายในนอกคือ "ซีกฟ้าใต้" ใกล้ๆ กับเส้นศูนย์สูตรฟ้า จะเป็น "เส้นสุริยะวิถี" ซึ่งแสดงด้วยวงกลมเส้นประ กลุ่มดาวที่อยู่บนเส้นสุริยะวิถีจะเป็นกลุ่มดาวจักราศีทั้ง 12 กลุ่ม บริเวณแถบวงแหวนสีเทาบนแผนที่ดาวแสดง "ทางช้างเผือก" ที่ขอบของแผนที่เป็นสเกล "ปฏิทิน" บอก "วันที่" และ "เดือน"

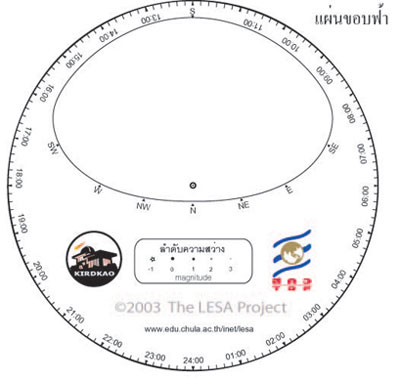

ภาพที่ 2  แผ่นขอบฟ้า (แผ่นบน)

           แผ่นขอบฟ้า (ภาพที่ 2) เป็นแผ่นเจาะช่อง แสดงอาณาเขตของท้องฟ้า เส้นขอบฟ้า และแสดงทิศเหนือ (N), ตะวันออกเฉียงเหนือ (NE), ตะวันออก (E), ตะวันออกเฉียงใต้ (SE), ใต้ (S), ตะวันตกเฉียงใต้ (SW), ตะวันตก (W), ตะวันตกเฉียงเหนือ (NW) ตามลำดับ ที่ขอบของแผ่นขอบฟ้าเป็นเสมือน "นาฬิกา" บอกเวลาเป็น "ชั่วโมง" และมีสเกลขีดละ 10 นาที

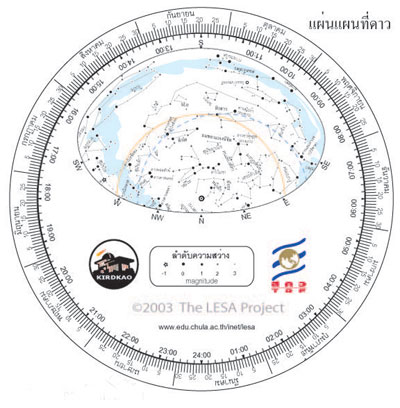

ภาพที่ 3  แผนที่ดาววงกลม [คลิ๊กเพื่อดาวโหลด]

วิธีใช้งาน

          ตั้งเวลาที่จะสังเกตการณ์ โดยหมุน "นาฬิกา" (ที่ขอบแผ่นขอบฟ้า) ให้ตรงกับ "ปฏิทิน" (ที่ขอบแผนที่ดาว) คลิกเพื่อแสดงภาพเคลื่อนไหว ตัวอย่างเช่น ต้องการดูดาวในเวลา 05.00 น. ของวันที่ 5 เดือนมกราคม ก็ให้หมุนแผ่นขอบฟ้ามาจนกระทั่ง ขีดสเกล "05.00" ตรงกับ สเกลขีดที่ 5 เดือนมกราคม
          จับแผนที่ดาวแหงนขึ้น โดยให้ทิศเหนือและทิศใต้บนแผนที่ดาว ชี้ตรงกับทิศเหนือและทิศใต้ของภูมิประเทศจริง ควรระลึกไว้เสมอว่า การอ่านแผนที่ดาวมิใช่การก้มอ่านหนังสือ แต่เป็นการแหงนดู เพื่อ
เปรียบเทียบท้องฟ้าในแผนที่กับท้องฟ้าจริง   เมื่อเวลาเปลี่ยนไป ให้หมุนแผ่นขอบฟ้า (แผ่นบน) ตามทิศ
ตามเข็มนาฬิกา ไปยังเวลาปัจจุบัน จะเห็นได้ว่า กลุ่มดาวทางทิศตะวันออกของแผนที่ จะเคลื่อนที่ออก
ห่างจากขอบฟ้า (E) มากขึ้น ในขณะที่กลุ่มดาวในทิศตะวันตก จะเคลื่อนที่เข้าหาขอบฟ้า (W) เสมือนการเคลื่อนที่ ขึ้น-ตก ของกลุ่มดาวบนท้องฟ้าจริง
          จะสังเกตเห็นว่า ไม่ว่าจะหมุนแผ่นขอบฟ้าไปอย่างไรก็ตาม เส้นศูนย์สูตรฟ้าจะอยู่ตรงแนวทิศตะวันออก (E) และตะวันตก (W) เสมอ เพราะนั่นคือเส้นแบ่งซีกท้องฟ้า และเส้นสุริยะวิถีตรงกลุ่มดาวคนคู่ จะอยู่ค่อนไปทางเหนือ (โซลสติสฤดูร้อน) และเส้นสุริยะวิถีตรงกลุ่มดาวคนยิงธนู จะอยู่ค่อนไปทางใต้ (โซลส์ติซฤดูหนาว) วงกลมทั้งสองเอียงตัดกันเป็นมุม 23.5° เนื่องเพราะแกนของโลกเอียงขณะโคจรรอบดวงอาทิตย์

ข้อพึงระวัง

แผนที่ดาวแบบวงกลมนี้มีข้อจำกัด เนื่องจากสร้างขึ้นโดยการตีแผ่ทรงกลมออกเป็นระนาบสองมิติ (360° projection)

กลุ่มดาวในซีกฟ้าเหนือจะมีขนาดเล็กกว่าความเป็นจริง และกลุ่มดาวในซีกฟ้าใต้จะขยายถ่างเกินสัดส่วนจริง ดังนั้นถ้าหากใช้แผนที่ดาวนี้ดูดาวที่อยู่ใกล้ขอบฟ้าใต้ ขอให้แนะนำให้ดูดาวสว่างเป็นดวงๆ แล้วค่อยไล่เปรียบเทียบไปกับท้องฟ้าจริง

ตำแหน่งบอกทิศทั้งแปดมิได้ห่างเท่าๆ กัน สเกลระหว่างทิศเหนือ (N) ไปยังทิศตะวันออก (E) และทิศตะวันตก (W) จะอยู่ใกล้ชิดกันมาก ส่วนสเกลไปทางทิศใต้ (S) จะมีระยะห่างออกไป กว้างกว่าหลายเท่า

หากหันหน้าดูดาวทางทิศเหนือ ให้หันเอาด้านอักษร N ลง

หากหันหน้าดูดาวทางทิศใต้ ให้หันกลับด้านอักษร S ลง

หากหันหน้าไปทางทิศอื่น ให้พยายามตรึงแนว N – S ให้ขนานกับทิศเหนือ – ใต้ ของภูมิประเทศจริงไว้ตลอดเวลา

หมายเหต

           แผนที่ดาววงกลมนี้ ถูกออกแบบขึ้นเพื่อใช้ ณ บริเวณใกล้กับละติจูด 15° เหนือ เช่น ภาคกลาง และภาคตะวันออกเฉียงเหนือ อย่างไรก็ตามการนำไปใช้ ณ ละติจูดอื่นๆ ของประเทศไทย ก็มิได้มีแตกต่างไปจากท้องฟ้าจริงมากนัก
