นาฬิกาแดด

          นาฬิกาแดด (Sun dial) เป็นเครื่องมือในการบอกเวลาของมนุษย์มาแต่โบราณ ในการศึกษาเรื่องนาฬิกาแดด จะช่วยให้เรามีความรู้เรื่องทางเดินของดวงอาทิตย์ หรือ “สุริยวิถี” และเป็นพยานหลักฐานในเรื่องแกนโลกเอียง 23.5 องศา ขณะโคจรรอบดวงอาทิตย์ นอกจากนั้นยังทำให้เราเข้าใจถึงเรื่องความสัมพันธ์ของธรรมชาติ ปริมาณพลังงานที่โลกได้รับจากดวงอาทิตย์ และเรื่องของฤดูกาล

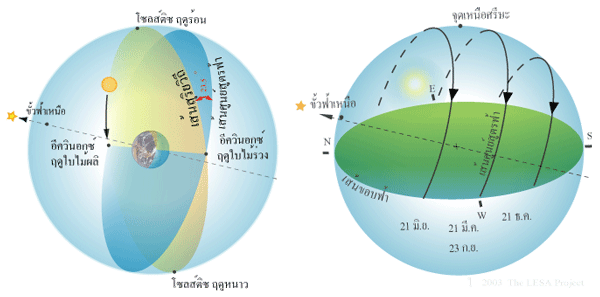

ภาพที่ 1  เส้นสุริยวิถีเอียงทำมุมกับเส้นศูนย์สูตรฟ้า
ทำให้เรามองเห็นดวงอาทิตย์ขึ้น-ตก ค่อนไปทางเหนือหรือใต้ในรอบปี


           นาฬิกาแดด แบ่งออกเป็น 3 ประเภท คือ นาฬิกาแดดแบบศูนย์สูตร นาฬิกาแดดแนวตั้ง และนาฬิกาแดดแนวราบ นาฬิกาแดดทั้งสามชนิดมีส่วนประกอบที่สำคัญ 2 ชิ้นส่วนคือ
             สันกำเนิดเงา (Gnomon) ตั้งชี้เข้าหาจุดขั้วฟ้าในแนวทิศเหนือ-ใต้ มีหน้าที่กำเนิดเงาแทนเข็มนาฬิกา
             หน้าปัด (Dial) เป็นฉากรับเงาที่เกิดจากสันกำเนิดเงา โดยทั่วไปจะมีสเกลแบ่งเวลาเป็นชั่วโมง เช่นเดียวกับนาฬิกาทั่วๆ ไป เส้นชั่วโมงของนาฬิกาแดดแบบศูนย์สูตร และนาฬิกาแดดแนวตั้งจะห่างกัน เส้นละ 15°  เนื่องเพราะในหนึ่งชั่วโมง ทรงงกลมจะท้องฟ้าเคลื่อนที่ไปเท่ากับ 360°/ 24 ชั่วโมง   ส่วนเส้นชั่วโมงของนาฬิกาแดดแนวราบจะห่างไม่เท่ากัน เนื่องจากเป็นการฉายเงาจากแนวตั้งลงสู่แนวราบอีกทีหนึ่ง


นาฬิกาแดดแบบศูนย์สูตร (Equatorial Sundial)

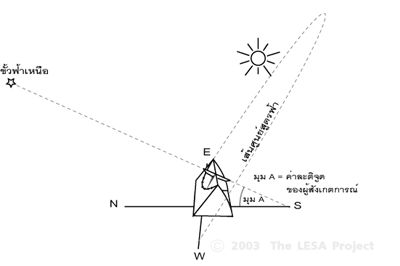

ภาพที่ 2   นาฬิกาแดดแบบศูนย์สูตร

           นาฬิกาแดดแบบศูนย์สูตร มีสันกำเนิดเงาตั้งอยู่ในแนวทิศเหนือ-ใต้ ชี้ไปยังขั้วฟ้า หรือทำมุมเท่ากับ ค่าละติจูดของผู้สังเกตการณ์ โดยมีหน้าปัดรับเงาทั้งสองด้าน   เนื่องจากในช่วงวันที่ 21 มี.ค. ถึงวันที่ 23 ก.ย. ดวงอาทิตย์จะอยู่ในซีกฟ้าเหนือ ส่วนในช่วงวันที่ 23 ก.ย. ถึงวันที่ 21 มี.ค. ดวงอาทิตย์จะอยู่ในซีกฟ้าใต้ นาฬิกาแดดประเภทนี้เป็นที่นิยมใช้ในประเทศแถบศูนย์สูตร เช่น ประเทศไทย เนื่องจากสันกำเนิดเงาของนาฬิกาแดดแนวตั้ง และนาฬิกาแดดแนวนอน มีระดับต่ำ ทำมุมลาดมากและไม่สวยงาม

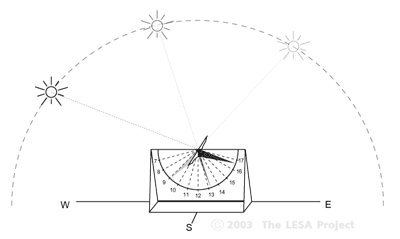

ภาพที่ 3  หน้าปัดของนาฬิกาแดดแบบศูนย์สูตร

          หน้าปัดของนาฬิกาแดดแบบศูนย์สูตรจะเอียงทำมุมขนานกับระนาบของเส้นศูนย์สูตรฟ้า โดยมีสเกลแบ่งเวลาเป็นชั่วโมง เส้นชั่วโมงแต่ละเส้นทำมุมกัน 15 องศา (360°/ 24 ชั่วโมง)   เนื่องจากทรงกลมท้องฟ้าเคลื่อนที่ไป 15° ใน 1 ชั่วโมง


นาฬิกาแดดแนวตั้ง (Vertical Sundial)

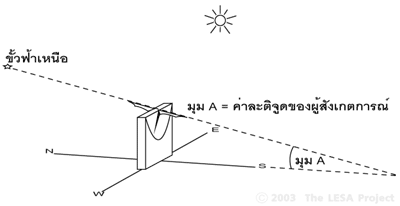

ภาพที่ 4  นาฬิกาแดดแนวตั้ง

           นาฬิกาแดดแนวตั้ง มีลักษณะและหลักการคล้ายคลึงกับนาฬิกาแดดแบบศูนย์สูตร เพียงแต่หน้าปัดหรือฉากรับเงา จะตั้งขึ้นตั้งฉากกับพื้นโลก นาฬิกแดดแนวตั้งจะต้องมีหน้าปัดสองด้านเช่นเดียวกับนาฬิกาแดดแบบศูนย์สูตร เนื่องจากดวงอาทิตย์ซึ่งเป็นต้นกำเนิดแสง จะมีตำแหน่งค่อนไปทางเหนือ-ใต้ ตามแต่ฤดูกาล   นาฬิกาแดดแนวตั้งส่วนมากมีขนาดเล็ก ชาวยุโรปนิยมสร้างนาฬิกาแดดประเภทนี้ ประดับผนังภายนอกอาคาร

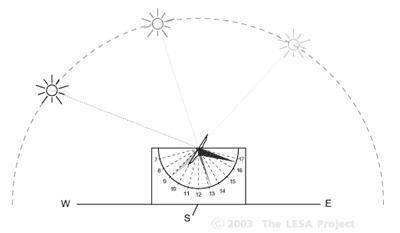

ภาพที่ 5   หน้าปัดของนาฬิกาแดดแนวตั้ง

           หน้าปัดของนาฬิกาแดดแนวตั้งทำมุมตั้งฉากกับพื้น (ไม่เหมือนกับหน้าปัดของนาฬิกาแดดแบบศูนย์สูตร ซึ่งเอียงขนานกับระนาบของเส้นศูนย์สูตรฟ้า) โดยมีสเกลแบ่งเวลาเป็นชั่วโมง เส้นชั่วโมงแต่ละเส้นทำมุมกัน 15 องศา (360°/ 24 ชั่วโมง) เช่นกัน


นาฬิกาแดดแนวราบ (Horizontal Sundial)

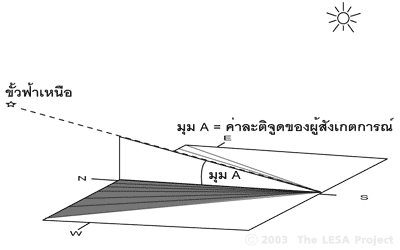

ภาพที่ 6   นาฬิกาแดดแนวราบ

           นาฬิกาแดดแนวราบ มีสันกำเนิดเงาขนานกับแกนหมุนของโลก และชี้ไปทางขั้วฟ้า เมื่อแสงอาทิตย์ส่องมา จะปรากฏเงาบนพื้นราบ ในลักษณะเดียวกับเงาของอาคาร หรือต้นไม้ ดวงอาทิตย์อยู่สูง เงาก็ยิ่งสั้นลง   นาฬิกาแดดประเภทนี้เป็นที่นิยมใช้กันมากในประเทศที่มีละติจูดสูง แต่ไม่เหมาะสำหรับประเทศที่อยู่ใกล้กับเส้นศูนย์สูตร เช่น ประเทศไทย   เนื่องจากมุมละติจูด (มุม A ในภาพที่ 5) เล็กมาก ทำให้สันกำเนิดเงาต่ำมาก

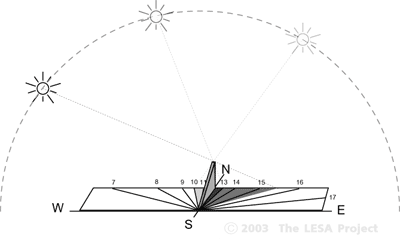

ภาพที่ 7   หน้าปัดของนาฬิกาแดดแนวราบ

          ส่วนเส้นชั่วโมงของนาฬิกาแดดแนวราบแต่ละเส้นจะห่างไม่เท่ากัน (ไม่เหมือนกับนาฬิกาแดดแบบศูนย์สูตร และนาฬิกาแดด แนวตั้ง ซึ่งมีเส้นชั่วโมงหางกันเส้นละ 15°)   ทั้งนี้เป็นเพราะการฉายเงาจากสันกำเนิดเงาแนวตั้ง ลงสู่พื้นหน้าปัดแนวราบอีกทีหนึ่ง ท่านสามารถทำความเข้าใจได้จากการใช้นาฬิกาแดดเกิดแก้ว


หมายเหตุ:

           • นาฬิกาแดดทุกชนิดสามารถคลาดเคลื่อนจากเวลาจริง ประมาณ ±15 นาที แล้วแต่ฤดูกาล เนื่องจาก แกนของโลกเอียง 23.5° และวงโคจรของโลกเป็นรูปวงรี ทำให้ระยะทางระหว่างโลกกับดวงอาทิตย์ ไม่ใช่ระยะตายตัว

           • นาฬิกาแดดเกิดแก้ว ผลิตเพื่อใช้ในบริเวณหอดูดาวเกิดแก้ว ซึ่งมี ละติจูด 14° และลองติจูด 100°
หากนำไปใช้ที่อื่น อาจทำให้เกิดการคลาดเคลื่อนได้
